chap1|| Ligne de transmission 2021en [PDF] SMP6 Electronique

                                                             *

chap1// Ligne de transmission  2021

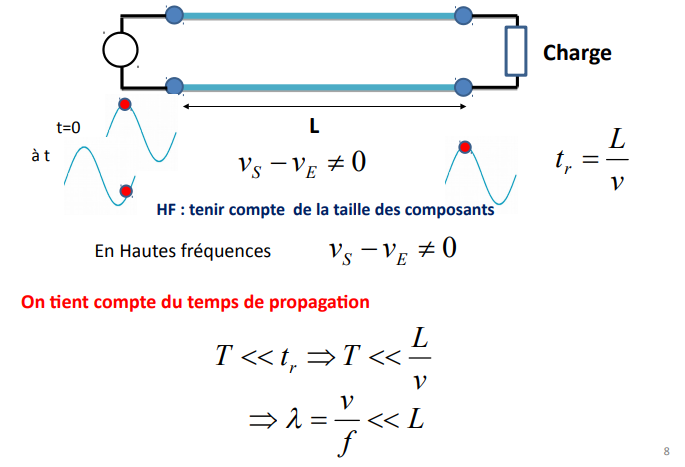

Temps  de propagation:

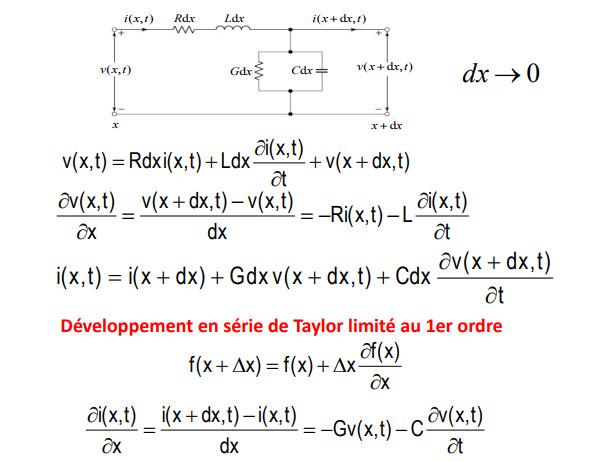

 modèle circuit d'une ligne de propagation :

Equations générales de propagation :

Rappel : Transformée de Laplace

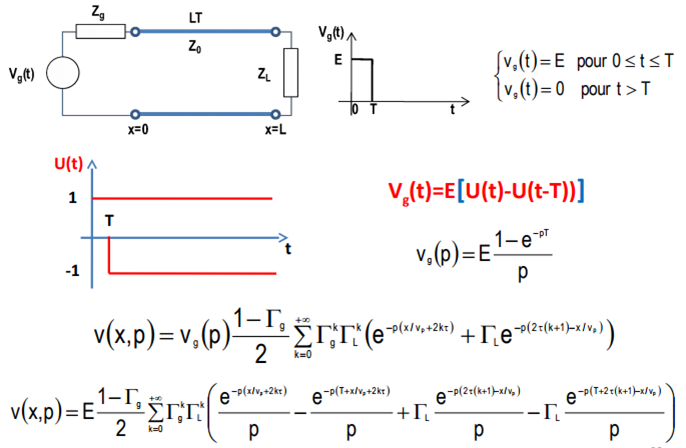

Ligne en régime impulsionnel :

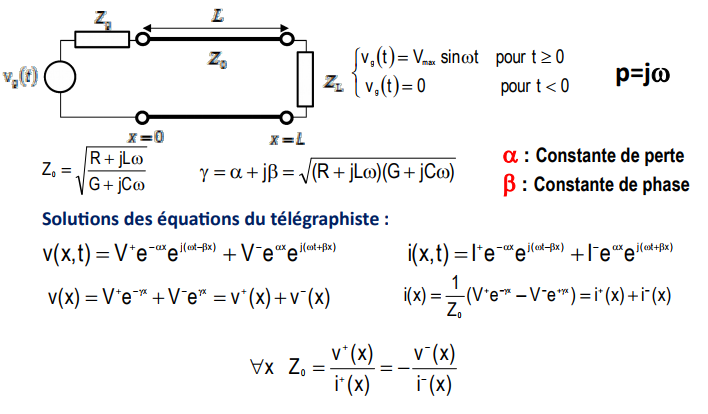

Solution en régime harmonique :

Constante de propagation :

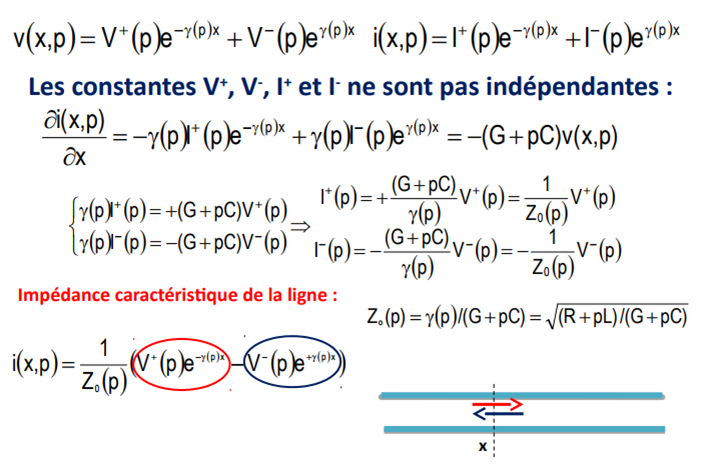

Onde progressive__ Onde régressive :

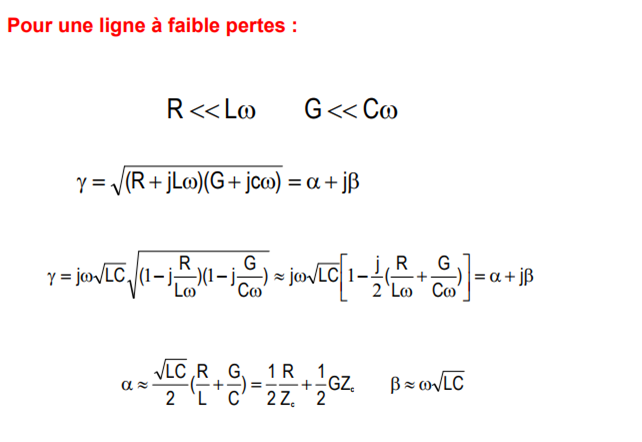

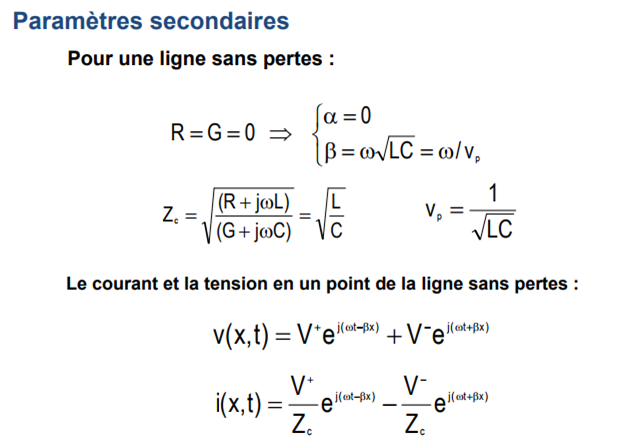

Constantes secondaires _ ligne à faibles pertes :

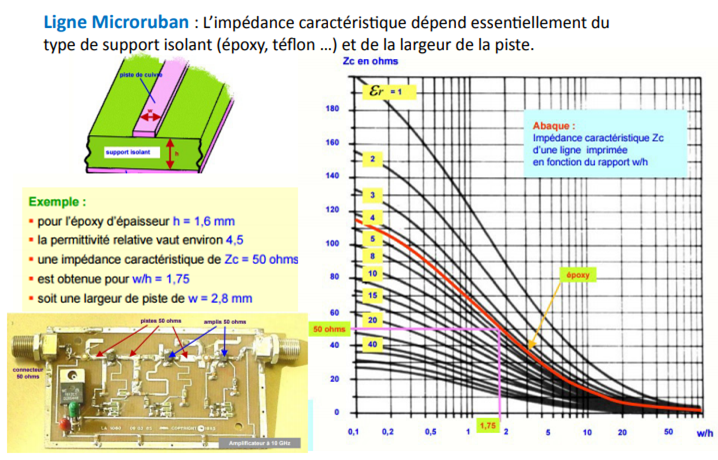

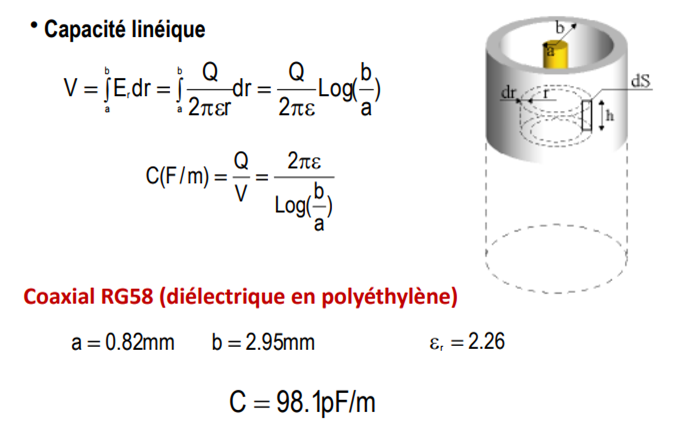

Grandeurs caractéristiques de quelques lignes de transmission :
