Electronique numérique
- Travaux Dirigés -
Sujet n°2 :

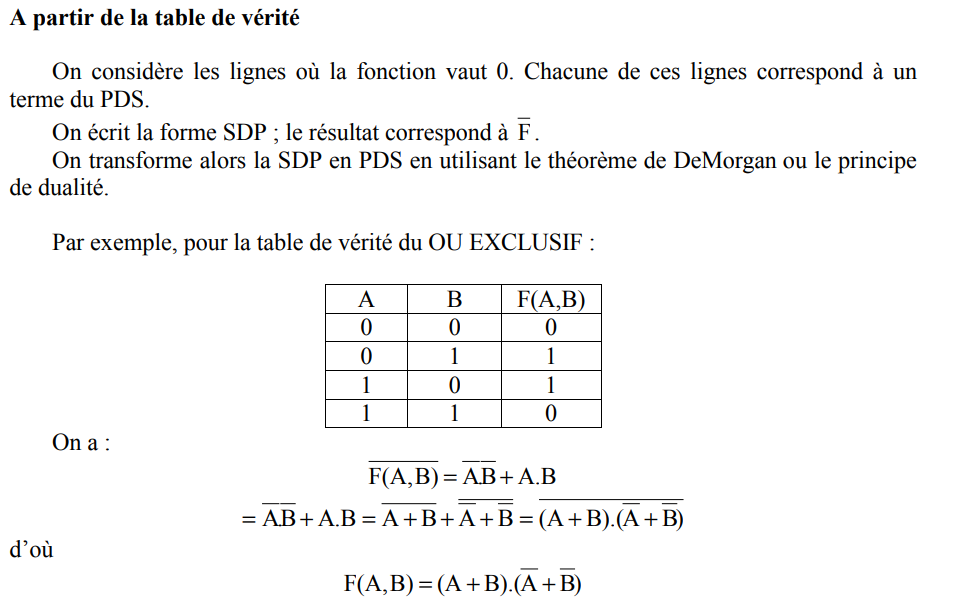

- "Expression d’une fonction logique sous forme somme-de-produits et produit-de-sommes"
- "Simplification des fonctions logiques par tableaux de Karnaugh"

TD2 D'électronique numérique SMP6 2021

Exercice 1 // Somme-de-produits d'une fonction logique + Corrigé

Electronique numérique   - Travaux Dirigés -   Sujet n°2  [PDF] 2021 Electronique numérique SMP6 S6   - Travaux Dirigés -  Sujet n°1 [PDF] 2021 : "Fonctions logiques, tables de vérité, algèbre booléenne,  simplification des fonctions logiques"


Exercice 2 // somme-de-produits et produit-de-sommes + Corrigé


Exercice 3 // somme-de-produits + Corrigé



Exercice 4 // SDP et PDS + Corrigé

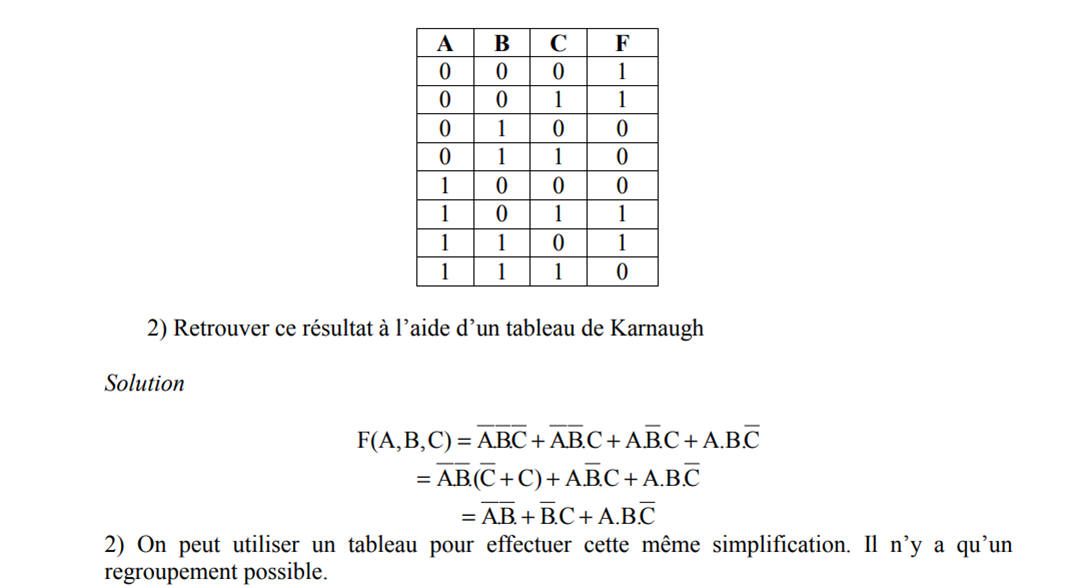

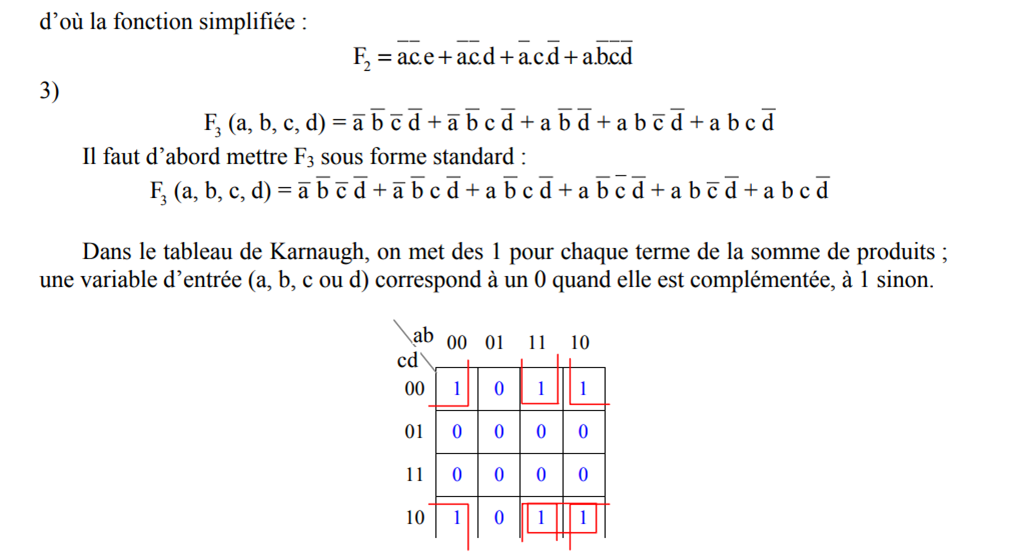

Exercice 5 // Samplification d'une fonction logique par la méthode de Karnaugh

Corrigé D'exercice 5







Exercice6 // Transcodeur 7-segments


Corrigé D'exercice 6




Téléchargée en PDF
TAALIM.NET Taille du fichier 114k
