TD3-ligne de transmission :lignes chargées-Abaque de Smith 2021 S6 [PDF]



série 3-PE6 de ligne de transmission 2021

TD3-ligne de transmission :lignes chargées-Abaque de Smith 2021 S6

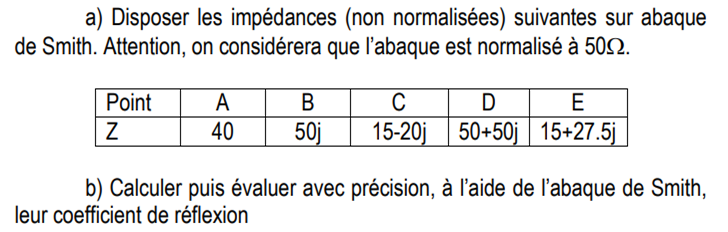

Exercice 1:

Exercice 2:

Une ligne de transmission sans pertes, de longueur d=2.5 m, d'impédance caractéristique réelle ZC=50𝞨 est chargée par une impédance complexe ZL=(50-100j)𝞨. La tension incidente a une amplitude maximal A1=1 Volts (𝞴 =1.5 m).

1-au niveau de la charge déterminer:

• L'admittance complexe YL
• le coefficient complexe de réflexion en tension,
• le coefficient complexe de réflexion en courant,
• L'amplitude de la tension,
• L'amplitude du courant.

2-Déterminer les distances par rapporte à la charge et la valeur des maxima ou ventres de tension.

3-Déterminer les distances par rapport à la charge et la valeur des minima ou nœuds de tension.

4-Déterminer le Rapport d'Ondes Stationnaires.

5-Déterminer les distances par rapport à la charge et la valeur des maxima ou ventres de courant.

6-Déterminer les distances par rapport à la charge et la valeur des minima ou nœuds de courant.

7- A une distance L=194 cm de la charge déterminée

• L'impédance complexe de charge ramenée .
• le coefficient complexe de réflexion en tension .
• L'amplitude de la tension .
• le coefficient complexe de réflexion en courant.
• L'amplitude du courant.

8-La valeur de Rmax et les distances par rapport à la charge ou l'on a Rmax.

9-La valeur de Rmin et les distances par rapport à la charge ou l'on a Rmin.

10-L'impédancee complexe Ze et L'admittance complexe Ye d'entrée de la ligne.

Exercice 3:

Exercice 4:

Exercice 5:

On considère une ligne de transmission sans pertes, d'impédance caractéristique Z0=100𝞨 et de permittivité effective relative 𝞮r=1.65.

Déterminer la longueur de stub en circuit ouvert ou en circuit fermé permettant de réaliser à la fréquence f=2.5 KHZ

1)- une capacitance C=5pF

2)- une inductance L=5nH

Exercice 6:

une ligne de transmission sans pertes est terminée par une charge ZL=100𝞨.

Déterminer l'impédance caractéristique de cette ligne sachant que le ROS=1.5.

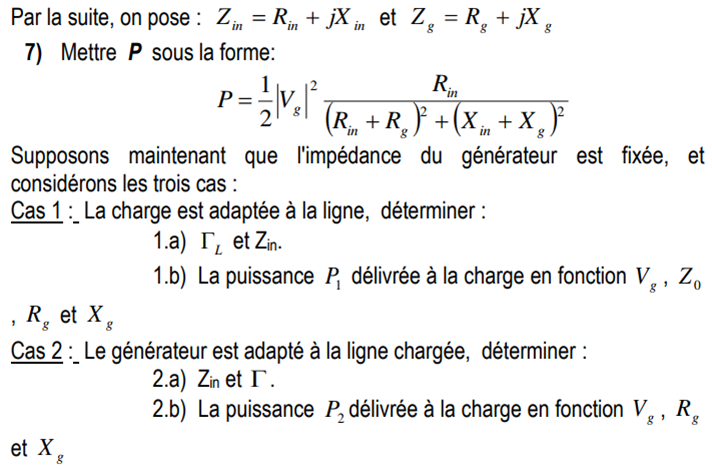

Exercice 7:

Correction de TD3 de lignes transmission SMP6 2021

Corrigé D'exercice 1:

Corrigé D'exercice 2:

Corrigé D'exercice 3:

Corrigé D'exercice 4:

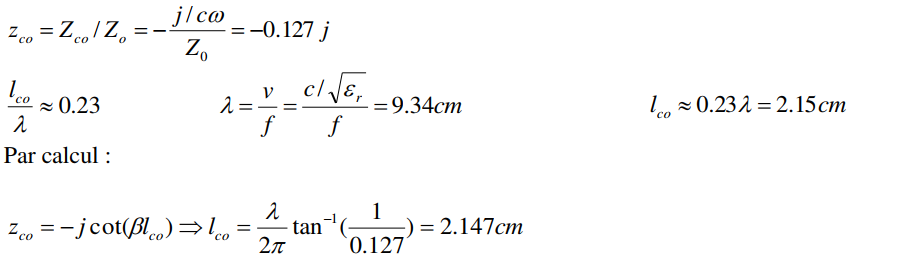

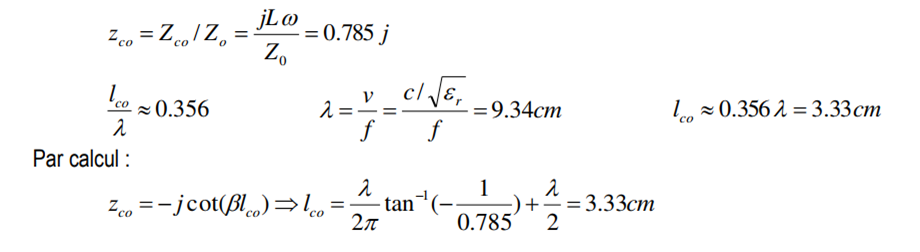

Corrigé D'exercice 5:

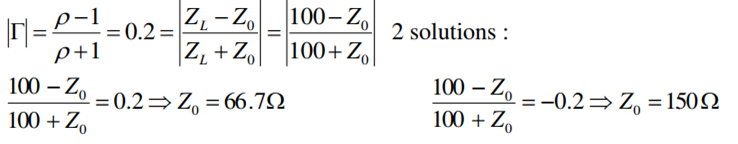

Corrigé D'exercice 6:

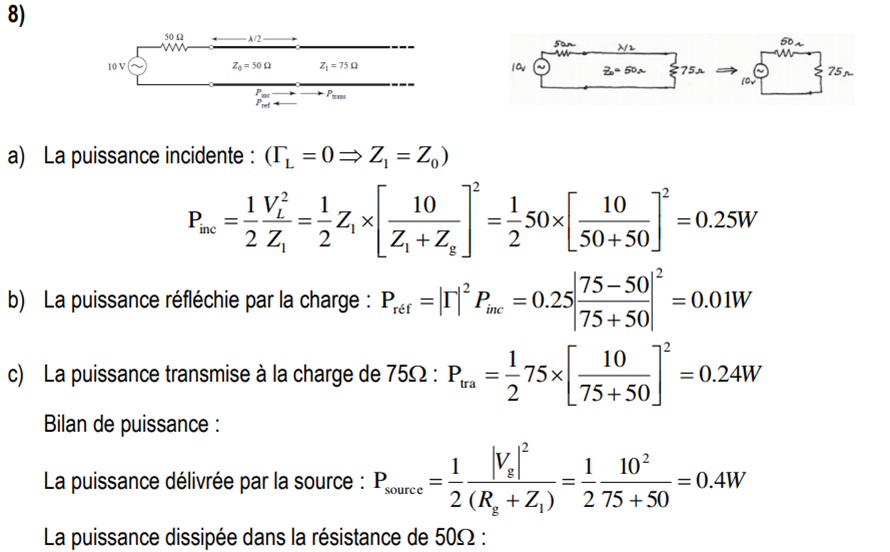

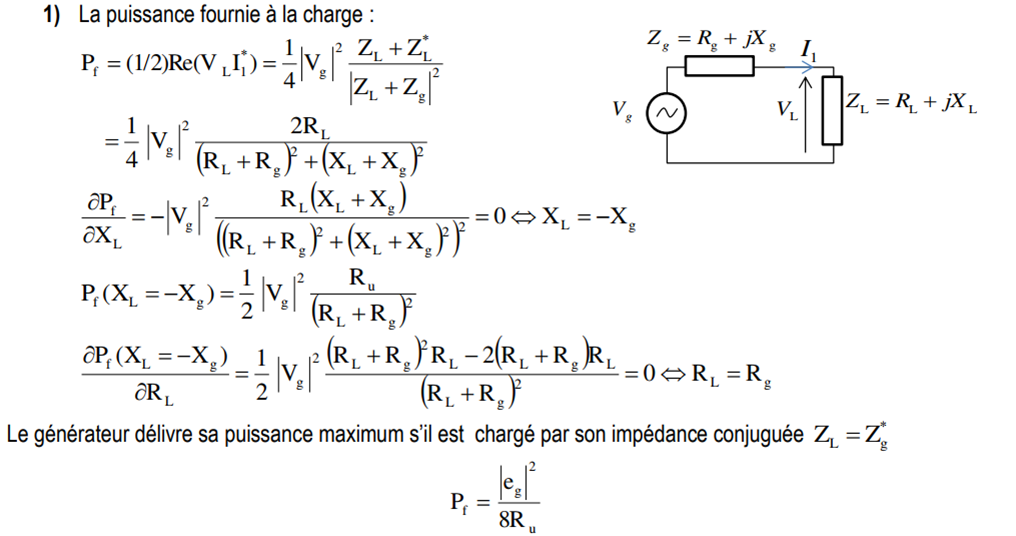

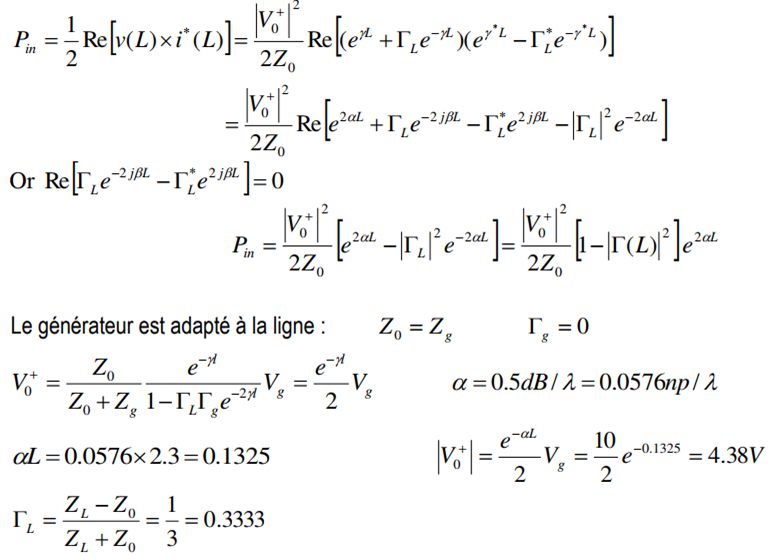

Corrigé D'exercice 7:

Téléchargée en PDF

Clic ici

TAALIM.NET Taille du fichier 4.2 MB
